Hallo,

ich sitze hier seit geraumer Zeit und grübel über ein optimales DB-Design nach.
Nun würde ich gerne Tipps, Kritik und Verbesserungsvorschläge einholen.

Ich habe ein Formular welches in einer DB abgebildet werden soll.
Somit habe ich geschaut was wie zusammengehört, und bin zu folgendem Ergebnis gekommen:

Es gibt ein Formular welches einen Formularkopf hat. (1:1)
Das Formular hat n Kategorien. (1:n)
Das Formular hat n Fragen. (1:n)
Das Formular hat n Antworten. (1:n)

Soweit so gut, lässt sich auch wunderbar in der DB abbilden.
Wenn man die Relationen betrachtet gibt es aber noch weitere, wie z.B., dass jede Frage n Antworten hat oder jede Kategorie n Fragen.
Im Moment habe ich ein Problem mir das vorzustellen was wäre wenn...
Ist es erforderlich alle diese Relationen abzubilden um möglichst flexibel
bei den Abfragen zu sein oder reichen diese 1:n-Beziehungen aus?

Mister Ad

lazydog

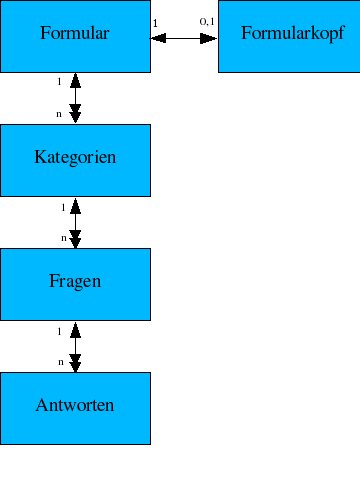

Ich denke jede Frage hängt an einer Kategorie und jede Antwort an einer Frage. Das gäbe dann etwa folgende grafische Struktur:

__________________
Gruss
L

@lazydog
Sehr schön gemacht, nebenbei welches Tool hast du für die Grafik benutzt und welche Vorteile bietet es ?

Danke für deine schnelle Antwort, das Tool würde mich allerdings auch interessieren.
Bin im Moment am 'malen' -> Pen&Paper

Sicher irgend eins, das billiger als Corel ist.

lazydog

Dazu gibt es zwar verschiedene Tools, ich kenn allerdings die wenigsten. Für Windows fällt mir spontan Visio ein. Aber das hier ist eine simple OpenOffice-Zeichnung, mit gimp ins jpeg-Format umgewandelt. Papier und Bleistift sind aber auch nicht so schlecht.
[edit] Hab grad mal schnell mit Google nach ERD und tool gesucht. Da gibts einiges, z.B. http://www.fabforce.net/dbdesigner4/. Sieht gut aus, habs allerdings bis jetzt nicht zum Laufen gebracht und im Moment zu wenig Zeit, um zu basteln.

__________________
Gruss
L
